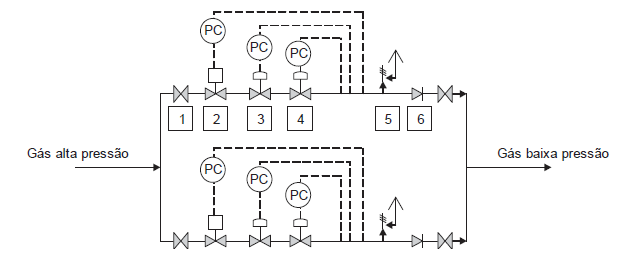

Um sistema de distribuição de gás natural se origina no Ponto de Entrega, conhecido também como City Gate, e por meio de tubulação o gás é entregue aos clientes. Ao longo da rede há estações de redução de pressão, instaladas de acordo com a demanda de cada região. Na ilustração abaixo, tem-se um exemplo de estação de redução de pressão.
Os equipamentos que compõem esta estação, conforme a sequência numérica, são:
Os equipamentos que compõem esta estação, conforme a sequência numérica, são:- Aválvula de bloqueio automática, válvula ativa de controle de pressão, válvula de bloqueio manual, válvula monitora de controle de pressão, válvula de alívio e válvula de retenção.
- Bválvula de bloqueio manual, válvula de bloqueio automática, válvula ativa de controle de pressão, válvula monitora de controle de pressão, válvula de alívio e válvula de retenção.
- Cválvula de retenção, válvula monitora de controle de pressão, válvula ativa de controle de pressão, válvula de bloqueio manual, válvula de alívio e válvula de bloqueio automática.
- Dválvula de retenção, válvula de alívio, válvula monitora de controle de pressão, válvula ativa de controle de pressão, válvula de bloqueio automática e válvula de bloqueio manual.
- Eválvula de bloqueio manual, válvula ativa de controle de pressão, válvula monitora de controle de pressão, válvula de bloqueio automática, válvula de alívio e válvula de retenção.
