Questão de Eletricidade — Circuitos Elétricos em Eletricidade — FCC 2016
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- fc029155
- Banca
- FCC
- Órgão
- ELETROBRAS-ELETROSUL
- Ano
- 2016
- Nível
- Médio
- Cargo
- Técnico de Manutenção Elétrica de Usina

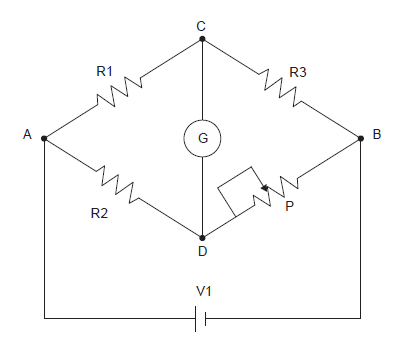

No circuito elétrico abaixo sabe-se que: V1 = 10 V, R1 = 10 Ω, R2 = 8 Ω e R3 = 5 Ω.
Se o galvanômetro G apresentar o valor 0 V, o potenciômetro P deve estar ajustado para
Se o galvanômetro G apresentar o valor 0 V, o potenciômetro P deve estar ajustado para- A5 Ω.
- B4 Ω.
- C10 Ω.
- D16 Ω.
- E8 Ω.
