Questão de Eletricidade — Transformadores — FCC 2016
EletricidadeTransformadores
- Código
- fc029243
- Banca
- FCC
- Órgão
- ELETROBRAS-ELETROSUL
- Ano
- 2016
- Nível
- Médio
- Cargo
- Técnico de Manutenção de Proteção e Apoio à Operação

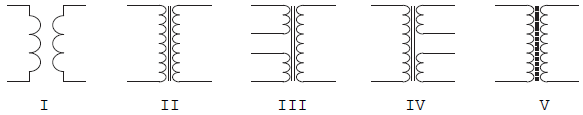

Transformadores ou trafos são dispositivos elétricos que têm a finalidade de isolar um circuito, elevar ou diminuir uma tensão. Considere as figuras abaixo.
A descrição da simbologia está correta em
A descrição da simbologia está correta em- AI − Trafo com núcleo de ferro.
- BII − Trafo sintonizado com núcleo de ferrite.
- CIII − Trafo com núcleo de ferro com dois enrolamentos primários.
- DIV − Trafo com núcleo a ar.
- EV − Trafo com núcleo de ferro com dois enrolamentos secundários.
