Questão de Física — Circuitos Elétricos e Leis de Kirchhoff — FCC 2016

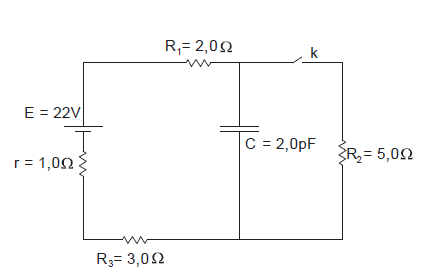

Considere o circuito elétrico, esquematizado abaixo, constituído por um gerador (E =22 V, r = 1,0 Ω), três resistores (R₁= 2,0 Ω, R2 = 5,0 Ω e R₃ = 3,0 Ω), um capacitor (C = 2,0 pF) e uma chave interruptora (k).A relação entre a quantidade de carga elétrica armazenada no capacitor quando a chave k aberta e aquela quando k está fechada vale

1. A1,1
2. B2,2
3. C2,0
4. D1,0
5. E3,0
