Questão de Engenharia Elétrica — NBR 5419 — FCC 2016
Engenharia ElétricaNBR 5419
- Código
- fc032851
- Banca
- FCC
- Órgão
- TRF - 3ª REGIÃO
- Ano
- 2016
- Nível
- Superior
- Cargo
- Analista Judiciário - Engenharia (Elétrica)

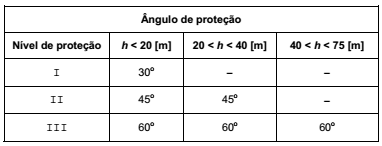

Um engenheiro deseja efetuar o dimensionamento de um sistema de proteção contra descargas atmosféricas, pelo método de Franklin, em uma edificação que possui 19 [m] de altura. Para tanto, consultou a norma vigente e deparou-se com a tabela abaixo.
Dado que o nível de proteção pretendido pelo engenheiro é II e que o raio de proteção é de 4 [m], a altura da haste aterrada, em relação ao plano que se quer proteger, supondo que se possa construir uma haste personalizada, com a altura desejada é, em [m], igual a
Dado que o nível de proteção pretendido pelo engenheiro é II e que o raio de proteção é de 4 [m], a altura da haste aterrada, em relação ao plano que se quer proteger, supondo que se possa construir uma haste personalizada, com a altura desejada é, em [m], igual a- A3,0.
- B1,0.
- C2,0.
- D0,5.
- E4,0.
