Questão de Engenharia Elétrica — NBR 5410 — FCC 2016
Engenharia ElétricaNBR 5410
- Código
- fc032857
- Banca
- FCC
- Órgão
- TRF - 3ª REGIÃO
- Ano
- 2016
- Nível
- Superior
- Cargo
- Analista Judiciário - Engenharia (Elétrica)

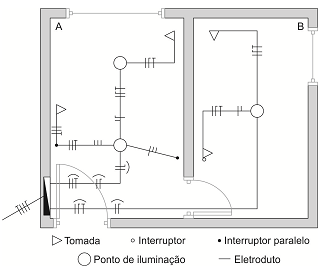

O diagrama unifilar, abaixo, descreve a instalação elétrica (F1+F2+N+PE, 127/220 [V], 60 [Hz]) de parte de uma edificação.
Nesse diagrama, o cômodo
Nesse diagrama, o cômodo- AA possui dois circuitos, um circuito de iluminação (F1+N) e outro circuito de tomada (F2+N+PE).
- BA possui três circuitos, dois circuitos de iluminação (F1+N e F2+N) e outro circuito de tomada (F2+N+PE).
- CA possui três circuitos, um circuito de iluminação (F1+N) e dois circuitos de tomadas (F1+N+PE e F2+N+PE).
- DB possui dois circuitos, um circuito de iluminação (F1+N) e outro circuito de tomada (F1+F2+PE).
- EB possui dois circuitos, um circuito de iluminação (F1+N) e outro circuito de tomada (F2+N+PE).
