Questão de Engenharia Elétrica — Máquinas Elétricas — FCC 2016
Engenharia ElétricaMáquinas Elétricas
- Código
- fc032862
- Banca
- FCC
- Órgão
- TRF - 3ª REGIÃO
- Ano
- 2016
- Nível
- Superior
- Cargo
- Analista Judiciário - Engenharia (Elétrica)

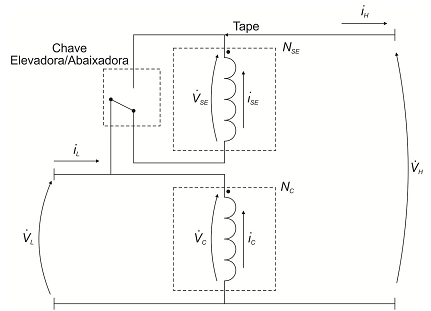

O regulador de tensão é um equipamento que mantém um nível de tensão pré-determinado em um alimentador de distribuição, apesar das variações de carga. De um modo geral, esse equipamento é composto por um autotransformador com comutação automática de tape, através de um comutador sob carga. Nesse contexto, considere o regulador automático de tensão, abaixo.
Esse regulador foi submetido a ensaios nas condições da figura e os dados obtidos foram:− VL = 1000 [V].− VH = 1100 [V].Dado que o número de espiras da bobina de entrada é Nc = 220, que as fases de todos os sinais são nulas e que as bobinas são ideais, o número de espiras da bobina secundária (SE) é
Esse regulador foi submetido a ensaios nas condições da figura e os dados obtidos foram:− VL = 1000 [V].− VH = 1100 [V].Dado que o número de espiras da bobina de entrada é Nc = 220, que as fases de todos os sinais são nulas e que as bobinas são ideais, o número de espiras da bobina secundária (SE) é- A220.
- B22.
- C110.
- D11.
- E1100.
