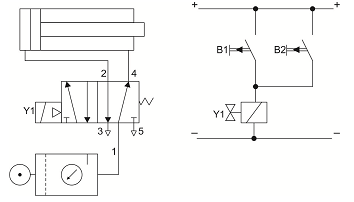

Considere o circuito eletropneumático abaixo.
Nesse circuito,
Nesse circuito,- Aa haste do cilindro avança para a direita após um pulso rápido ocorrer no botão B1, que não deve permanecer pressionado durante o movimento.
- Bé utilizado um cilindro de ação simples.
- Cé utilizada uma válvula direcional de 5 vias e 2 posições, servocomandada, com retorno por mola.
- Do botão B1 provoca o movimento da haste do cilindro para a direita, e o botão B2, para a esquerda.
- Equando um botão que estiver pressionado for solto, a haste permanecerá na posição em que se encontrava nesse momento, não mais se movendo.
