Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — FCC 2017
Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
- Código
- fc036124
- Banca
- FCC
- Órgão
- ARTESP
- Ano
- 2017
- Nível
- Superior
- Cargo
- Especialista em Regulação de Transporte III - Engenharia Elétrica Eletrônica

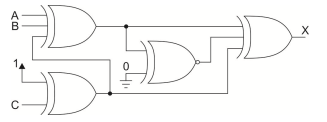

Considere o circuito abaixo construído a partir de portas lógicas típicas.
A saída X apresentará o valor
A saída X apresentará o valor- A0 para qualquer combinação de valores das entradas A, B e C.
- B1 para qualquer combinação de valores das entradas A, B e C.
- C0 para A = 0, B = 0 e C = 1.
- D1 para A = 1, B = 1 e C = 0.
- Eda entrada C, para quaisquer valores de A e B.
