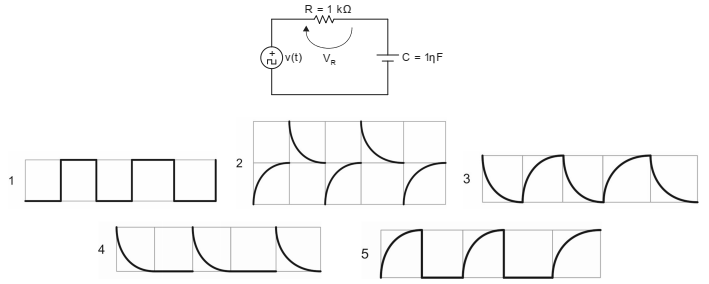

Uma tensão v(t) de frequência 100 kHz e duty cicle de 50% é aplicada no circuito abaixo. Essa tensão possui a forma de onda representada abaixo e denotada pelo número 1.
Considerando tais condições e a figuras acima denotadas pelos números 1 a 5, a forma de onda da tensão VR é representada pela figura de número
Considerando tais condições e a figuras acima denotadas pelos números 1 a 5, a forma de onda da tensão VR é representada pela figura de número- A1.
- B2.
- C3.
- D4.
- E5.
