Questão de Engenharia Elétrica — Circuitos CC — FCC 2017

Engenharia ElétricaCircuitos CC
Código
fc036132
Banca
FCC
Órgão
ARTESP
Ano
2017
Nível
Superior
Cargo
Especialista em Regulação de Transporte III - Engenharia Elétrica Eletrônica

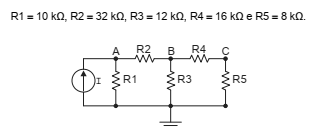

O circuito abaixo possui uma fonte de corrente contínua I = 15 mA, que alimenta um circuito com cinco resistores:Imagem associada para resolução da questãoO valor da tensão no ponto C (VC) é
  1. A0 < VC≤ 5 V.
  2. B5 < VC ≤ 7,5 V.
  3. C7,5 < VC ≤ 10 V.
  4. D10 < VC ≤ 15 V.
  5. EVC > 15 V.
Revelar gabarito e comentário

GabaritoC — 7,5 < VC ≤ 10 V.

Link permanente: /questoes/fc036132
