Questão de Engenharia Civil — Estradas e Transporte — FCC 2017
Engenharia CivilEstradas e Transporte
- Código
- fc036141
- Banca
- FCC
- Órgão
- ARTESP
- Ano
- 2017
- Nível
- Superior
- Cargo
- Especialista em Regulação de Transporte III – Engenharia Civil

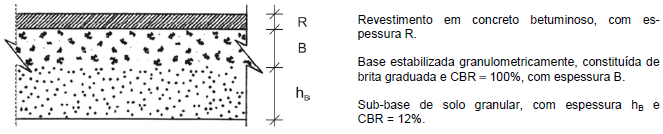

Para o dimensionamento do pavimento flexível de um trecho de uma Rodovia Estadual, considere os dados e as informações técnicas abaixo:− A espessura individual mínima da camada granular (base ou sub-base) não pode ser, por especificação, inferior a 22 cm.− Número “N” de operações do eixo tomado como padrão igual a 8,2 toneladas N = 2 x 10⁷ .− Espessura do revestimento (R) = 10 cm.− Coeficientes estruturais para os respectivos componentes do pavimento, revestimento, base e sub-base, respectivamente: KR = 2; KB = 1; KSb = 1.Considerando os materiais disponíveis na região, o pavimento deste trecho da rodovia foi especificado segundo o perfil abaixo:

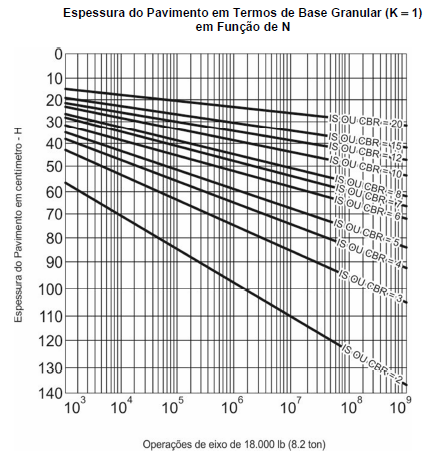

Dados: KR x R + KB x B ≥ H₂₀ KR x R +KB x B+ KSb x hB ≥ H Onde: H: espessura total do pavimento (em termos de base granular K = 1 e CBR do subleito de areia igual a 5%). H₂₀: espessura do pavimento acima da sub-base (em termos de base granular K = 1 e CBR da sub-base igual a 12%).
Os valores das espessuras B e hB, maximizando a economia no dimensionamento, são, em centímetros, respectivamente:
Dados: KR x R + KB x B ≥ H₂₀ KR x R +KB x B+ KSb x hB ≥ H Onde: H: espessura total do pavimento (em termos de base granular K = 1 e CBR do subleito de areia igual a 5%). H₂₀: espessura do pavimento acima da sub-base (em termos de base granular K = 1 e CBR da sub-base igual a 12%). Os valores das espessuras B e hB, maximizando a economia no dimensionamento, são, em centímetros, respectivamente:- A22 e 34,5.
- B12 e 60.
- C14,5 e 28.
- D32 e 60.
- E22 e 28.
