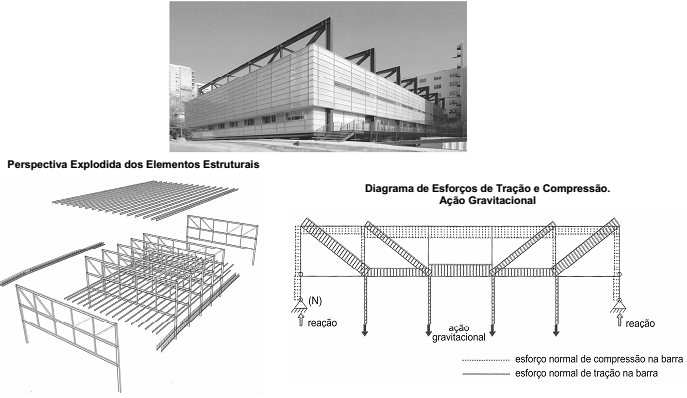

Observe abaixo desenhos e imagens da Unidade de Queimados Hospital Vall D’Hebron (2003-06) em Barcelona, Espanha, projeto de Corea & Moran Arquitectura.
Em relação aos princípios estruturais dessa arquitetura, constata-se que
Em relação aos princípios estruturais dessa arquitetura, constata-se que- Ao contraventamento na direção transversal aos pórticos é dado por planos contraventados por diagonais dispostas nas próprias vigas de cobertura.
- Btirantes verticais nascem das vigas vierendeel da cobertura para sustentar um pavimento abaixo, deixando o espaço do térreo livre de elementos estruturais verticais.
- Cpilares lançados na periferia do embasamento apoiam treliças, funcionando como pórticos de grande capacidade resistente.
- Da composição das diagonais e do banzo inferior das vigas vierendeel é análoga a uma supercomposição de cabos funiculares para as forças concentradas dos tirantes, ficando também tracionadas.
- Epeças comprimidas têm seção menor quando comparadas às peças tracionadas, pois não sofrem o efeito da flambagem.
