Questão de Engenharia Civil — Desenho Técnico na Engenharia Civil — FCC 2017
Engenharia CivilDesenho Técnico na Engenharia Civil
- Código
- fc036580
- Banca
- FCC
- Órgão
- DPE-RS
- Ano
- 2017
- Nível
- Superior
- Cargo
- Analista - Engenharia Civil

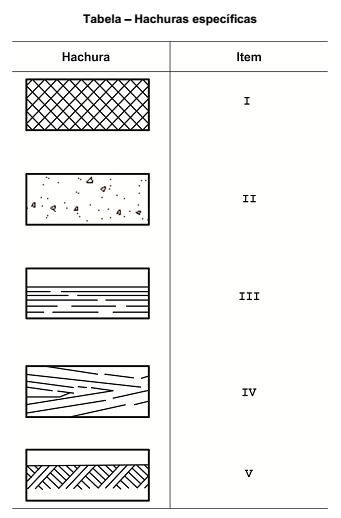

Na execução de desenhos técnicos as hachuras podem ser utilizadas, em alguns casos, para indicar o tipo de material, como ilustrado abaixo.
As hachuras especificadas nos itens I, II, III, IV e V, conforme ilustração acima referem-se, respectivamente, a
As hachuras especificadas nos itens I, II, III, IV e V, conforme ilustração acima referem-se, respectivamente, a- AI - concretoII - terraIII - madeiraIV - Elastômeros, vidros, cerâmica e rochaV - líquido
- BI - açoII - concretoIII - líquidoIV - madeiraV - Elastômeros, vidros, cerâmica e rocha
- CI - Elastômeros vidros, cerâmica e rochaII - concretoIII - líquidoIV - madeiraV - terra
- DI - açoII - concretoIII - terraIV - líquidoV - Elastômeros, vidros, cerâmica e rocha
- EI - Elastômeros, vidros, cerâmica e rochaII - terraIII - líquidoIV - madeiraV - concreto
