Questão de Engenharia Eletrônica — PLC — FCC 2017
Engenharia EletrônicaPLC
- Código
- fc036609
- Banca
- FCC
- Órgão
- DPE-RS
- Ano
- 2017
- Nível
- Superior
- Cargo
- Analista - Engenharia Elétrica

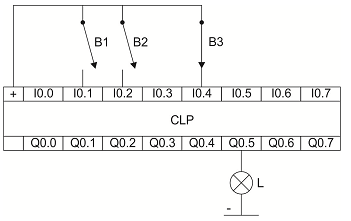

Abaixo é apresentada a conexão de três botões, B1, B2 e B3 a uma interface de entrada de um Controlador Lógico Programável − CLP, que possui uma lâmpada L conectada à sua interface de saída.
Considerando que B1 e B2 são botões normalmente abertos, e B3 é um botão normalmente fechado, deseja-se que:− caso B3 esteja fechado, L acenda quando B1 ou B2 estejam fechados.− caso B3 esteja aberto, L não deve acender.Um possível programa elaborado em Diagrama em Escada que atende à condição especificada é:
Considerando que B1 e B2 são botões normalmente abertos, e B3 é um botão normalmente fechado, deseja-se que:− caso B3 esteja fechado, L acenda quando B1 ou B2 estejam fechados.− caso B3 esteja aberto, L não deve acender.Um possível programa elaborado em Diagrama em Escada que atende à condição especificada é:- A
- B
- C
- D
- E
