Questão de Redes de Computadores — Cabeamento — FCC 2017
Redes de ComputadoresCabeamento
- Código
- fc037943
- Banca
- FCC
- Órgão
- TRE-PR
- Ano
- 2017
- Nível
- Médio
- Cargo
- Técnico Judiciário - Operação de Computadores

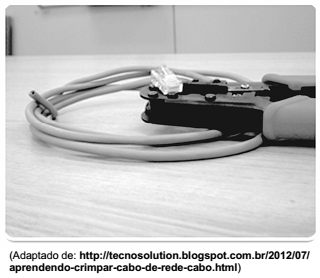

Um Técnico deve realizar, como parte da instalação física de uma rede de computadores do Tribunal, a crimpagem de cabos UTP CAT 5 para interligar computadores e Hubs/Switches. Para isso ele selecionou o material necessário, conforme ilustra a figura abaixo.
Ao abrir o cabo de rede, o Técnico notou que ele possui 4 pares de fios entrelaçados. Os dois fios de cada par, que estão entrelaçados, possuem diferentes cores. Antes de iniciar a crimpagem, o Técnico escolheu o padrão EIA/TIA 568B de sequência para as pontas. Desta forma, o primeiro par entrelaça as cores 1-branco e laranja e 2-laranja. Os pares seguintes são:
Ao abrir o cabo de rede, o Técnico notou que ele possui 4 pares de fios entrelaçados. Os dois fios de cada par, que estão entrelaçados, possuem diferentes cores. Antes de iniciar a crimpagem, o Técnico escolheu o padrão EIA/TIA 568B de sequência para as pontas. Desta forma, o primeiro par entrelaça as cores 1-branco e laranja e 2-laranja. Os pares seguintes são:- A3-branco e azul e 4-laranja − 5-branco e marrom e 6-marrom − 7-branco e laranja e 8-azul.
- B3-branco e azul e 4-azul − 5-branco e laranja e 6-laranja − 7-branco e marrom e 8-marrom.
- C3-branco e verde e 4-azul − 5-branco e azul e 6-verde − 7-branco e marrom e 8-marrom.
- D3-branco e verde e 4-verde − 5-branco e azul e 6-azul − 7-branco e preto e 8-preto.
- E3-branco e laranja e 4-azul − 5-branco e preto e 6-preto − 7-branco e azul e 8-laranja.
