Questão de Engenharia Civil — Resistencia dos Materiais — FCC 2017
Engenharia CivilResistencia dos Materiais
- Código
- fc038946
- Banca
- FCC
- Órgão
- TRT - 11ª Região (AM e RR)
- Ano
- 2017
- Nível
- Superior
- Cargo
- Analista Judiciário - Engenharia Civil

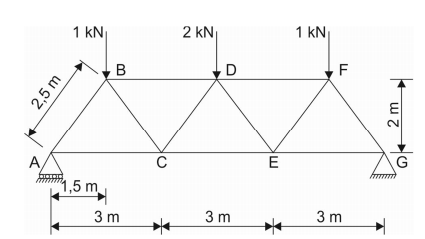

Uma estrutura metálica foi construída com treliças de aço com 9 m de comprimento e 2 m de altura, como representada na figura abaixo.
O aço utilizado possui módulo de elasticidade de 200 GPa. Se a área da seção transversal dos perfis de aço das diagonais for de 6,25 cm², o encurtamento, em milímetros, da barra diagonal FG, é
O aço utilizado possui módulo de elasticidade de 200 GPa. Se a área da seção transversal dos perfis de aço das diagonais for de 6,25 cm², o encurtamento, em milímetros, da barra diagonal FG, é- A1,00.
- B0,05.
- C0,75.
- D0,50.
- E1,25.
