Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FCC 2017

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
fc039046
Banca
FCC
Órgão
TRT - 11ª Região (AM e RR)
Ano
2017
Nível
Superior
Cargo
Analista Judiciário - Engenharia (Elétrica)

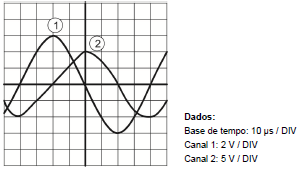

Considere os sinais na tela do osciloscópio e a sua calibração apresentada abaixo.Imagem associada para resolução da questãoOs sinais têm
  1. Aa mesma frequência, mas o sinal do canal 1 está 45º atrasado em relação ao do canal 2.
  2. Bfrequências diferentes e, portanto, não se pode falar em defasagem entre eles.
  3. Ca mesma frequência, mas o sinal do canal 1 está 60º adiantado em relação ao do canal 2.
  4. Dfrequências diferentes e, quando o sinal 1 passa por zero, a amplitude do sinal do canal 2 é −4 V.
  5. Ea mesma frequência, mas o sinal do canal 2 está 90º atrasado em relação ao do canal 1.
Revelar gabarito e comentário

GabaritoE — a mesma frequência, mas o sinal do canal 2 está 90º atrasado em relação ao do canal 1.
