Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FCC 2017
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- fc039075
- Banca
- FCC
- Órgão
- TRT - 11ª Região (AM e RR)
- Ano
- 2017
- Nível
- Superior
- Cargo
- Analista Judiciário - Engenharia (Elétrica)

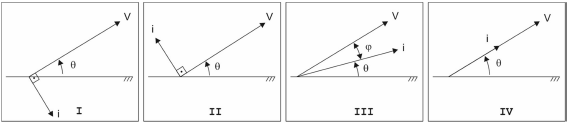

Considere os diagramas de fasores para tensão e corrente, em circuitos passivos, representados em um eixo de referência arbitrário e girando no sentido anti-horário.
A correta associação de cada diagrama à respectiva natureza do seu circuito é:
A correta associação de cada diagrama à respectiva natureza do seu circuito é:- AI - capacitivoII - RL-sérieIII - indutivoIV - resistivo
- BI - resistivoII - indutivoIII - RL-sérieIV - capacitivo
- CI - indutivoII - capacitivoIII - RL-sérieIV - resistivo
- DI - capacitivoII - indutivoIII - resistivoIV - RL-série
- EI - RL-sérieII - resistivoIII - capacitivoIV - indutivo
