Questão de Engenharia Eletrônica — Redes Industriais — FCC 2018

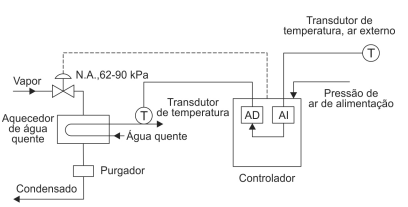

A figura abaixo mostra o sistema de controle para programação da temperatura de água quente usando a temperatura do ar externo para aplicação em ar condicionado. A válvula na linha de vapor (tipo normalmente aberta – N.A.) que serve um aquecedor de água quente deve ser regulada de modo que a temperatura da água que deixa o aquecedor seja programada com base na temperatura do ar externo, de acordo com a variação linear:A faixa do transmissor de temperatura na linha de água quente é de 30 a 100 °C e a do transmissor de temperatura do ar externo é de −30 a 30 °C, ambos proporcionando pressões de ar na faixa de 20 a 100 kPa. Considere a faixa de regulagem 4 K:O ganho e o tipo de ação do controlador são, respectivamente,

1. A1 e inversa.
2. B4 e inversa.
3. C3 e direta.
4. D6 e direta.
5. E−2 e inversa.
