Questão de Engenharia Mecânica — Sistemas Fluidomecânicos — FCC 2018

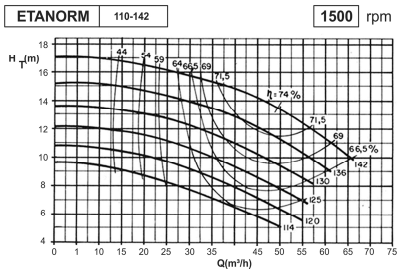

Deve-se especificar uma bomba centrífuga que atenderá as seguintes especificações operacionais de uma fábrica nacional: vazão requerida Q = 30 m³/h; altura manométrica total HT = 14,4 m (já considerado as perdas de carga locais e distribuídas e desníveis na sucção e no recalque). A bomba trabalhará na rotação de 1.800 rpm. Os dados encontrados no catálogo de uma subsidiária do grupo situada na Europa (Bomba ETANORM 110-142) estão apresentados em curvas para rotação de 1.500 rpm, conforme se ilustra abaixo:Nestas circunstâncias o diâmetro do rotor será de:

1. A121 mm.
2. B
3. C
4. D127 mm.
5. E138 mm.
