Questão de Engenharia Elétrica — Sistema Elétrico Brasileiro — FCC 2018
Engenharia ElétricaSistema Elétrico Brasileiro
- Código
- fc045173
- Banca
- FCC
- Órgão
- EMAE-SP
- Ano
- 2018
- Cargo
- Engenheiro - Elétrica

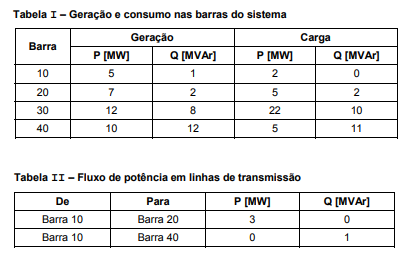

Um sistema elétrico interligado em anel, por meio de linhas de transmissão sem perdas, possui quatro barras e em todas as barras há geração e carga. A Tabela I apresenta as potências ativa e reativa produzidas e consumidas em cada barra e a Tabela II apresenta o fluxo de potência em parte desse sistema.
Sendo que a topologia do anel é barra 10 − barra 20 − barra 30 − barra 40, apresenta corretamente o fluxo de potência ativa da barra 20 para a barra 30 e o fluxo de potência reativa da barra 40 para a barra 30, em [MW] e [MVAr], respectivamente:
Sendo que a topologia do anel é barra 10 − barra 20 − barra 30 − barra 40, apresenta corretamente o fluxo de potência ativa da barra 20 para a barra 30 e o fluxo de potência reativa da barra 40 para a barra 30, em [MW] e [MVAr], respectivamente:- A12 e 5.
- B7 e 2.
- C5 e 2
- D3 e 4.
- E1 e 1.
