Questão de Engenharia Elétrica — Distribuição na Engenharia Elétrica — FCC 2018

Engenharia ElétricaDistribuição na Engenharia Elétrica
Código
fc045180
Banca
FCC
Órgão
EMAE-SP
Ano
2018
Cargo
Engenheiro - Elétrica

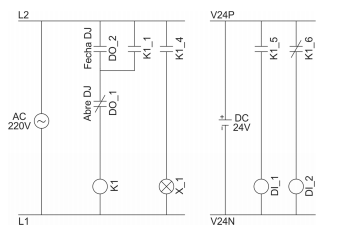

Um excerto de um diagrama elétrico de um sistema de comando e sinalização em uma subestação é apresentado abaixo.Imagem associada para resolução da questãoA respeito desse diagrama,
  1. ADO_1 é um contato normalmente fechado de saída digital de algum equipamento, que permite abrir o selo formado pelo contator K1 e seu contato auxiliar normalmente aberto K1_1.
  2. BDO_1 é um contato normalmente aberto de saída digital de algum equipamento, que permite fechar o selo formado pelo contator K1 e seu contato auxiliar normalmente fechado K1_1.
  3. CX_1 é uma lâmpada de sinalização acionada pelo temporizador K1_4.
  4. DDI_1 é uma entrada digital de algum equipamento, que é energizada com tensão de 220 V quando o contator K1 é energizado, por conta do contato normalmente aberto K1_5.
  5. EDO_2 é um contato normalmente aberto que permite abrir o selo formado pelo contator K1 e seu contato normalmente fechado K1_1.
Revelar gabarito e comentário

GabaritoA — DO_1 é um contato normalmente fechado de saída digital de algum equipamento, que permite abrir o selo formado pelo contator K1 e seu contato auxiliar normalmente aberto K1_1.
