Questão de Engenharia Elétrica — Medidas Elétricas — FCC 2018

Identificação de formas de onda em circuitos CA

A questão testa a capacidade de identificar as formas de onda de tensão e corrente em uma carga puramente indutiva, a partir da análise da defasagem entre elas. Em um circuito puramente indutivo, a corrente está atrasada em relação à tensão por $90^\circ$ (ou $\pi/2$ rad). Isso significa que, quando a tensão atinge seu pico positivo, a corrente ainda está em zero e subindo; a corrente atinge seu pico um quarto de ciclo depois.

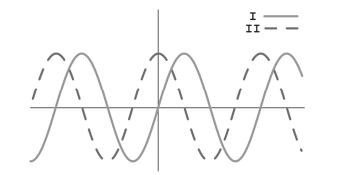

Na figura fornecida (não reproduzida aqui), a forma de onda I é uma senoide que começa em zero e sobe, enquanto a forma de onda II é uma senoide que começa em seu valor máximo positivo. A forma de onda que começa em zero e sobe é a corrente (atrasada), e a que começa no pico é a tensão. Portanto, I representa a corrente e II representa a tensão. A carga é puramente indutiva, pois a corrente está atrasada em relação à tensão.

Alternativa A — Incorreta

Afirma que I é corrente e II é tensão (correto), mas classifica a carga como "capacitiva-indutiva", o que não é uma classificação padrão. Além disso, a defasagem observada é de $90^\circ$ (indutiva pura), não mista.

Alternativa B — Incorreta

Inverte a ordem: diz que I é tensão e II é corrente. Em carga puramente resistiva, tensão e corrente estariam em fase, o que não é o caso.

Alternativa C — Incorreta

Diz que I é corrente e II é tensão (correto), mas classifica a carga como puramente capacitiva. Em carga capacitiva, a corrente estaria adiantada em relação à tensão, o que não corresponde à figura.

Alternativa D — Incorreta

Inverte a ordem: I é tensão e II é corrente. Em carga puramente indutiva, a corrente está atrasada, mas a ordem das formas de onda está trocada.

Alternativa E — Correta

Afirma que I é corrente e II é tensão, e a carga é puramente indutiva. Isso está de acordo com a defasagem de $90^\circ$ (corrente atrasada) observada na figura.
