Questão de Engenharia Mecânica — Sistemas Mecânicos — FCC 2018

Engenharia MecânicaSistemas Mecânicos
Código
fc045217
Banca
FCC
Órgão
EMAE-SP
Ano
2018
Cargo
Engenheiro - Mecânica

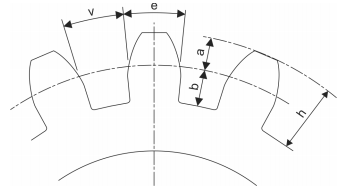

Para a seleção e dimensionamento de sistemas de transmissão por acoplamentos, é importante o conhecimento em desenhos técnicos e suas características. Considere o desenho abaixo, que ilustra o detalhe dos dentes de uma engrenagem.Imagem associada para resolução da questãoAnalisando a ilustração,
  1. Ao valor do passo da engrenagem é obtido pela soma do valor de “v” com o valor de “e”.
  2. Ba medida “v” corresponde à medida do arco limitada pelo dente, sobre a circunferência primitiva.
  3. Ca medida “h” corresponde à altura da cabeça do dente da engrenagem.
  4. Do diâmetro primitivo é calculado subtraindo o valor do pé do dente, do valor do diâmetro externo da engrenagem.
  5. Enão é possível obter o valor da espessura do dente pela vista mostrada (frontal), mas seria possível pela vista lateral.
Revelar gabarito e comentário

GabaritoA — o valor do passo da engrenagem é obtido pela soma do valor de “v” com o valor de “e”.

Link permanente: /questoes/fc045217
