Questão de Eletrônica — Automação e Controle em Eletrônica — FCC 2018

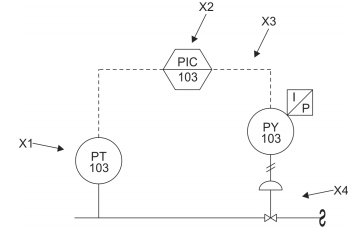

Parte do fluxograma simplificado do projeto de automação de um parque industrial é representado pela ilustração mostrada abaixo, de onde são obtidas as 4 afirmações apresentadas na sequência, observando os elementos definidos como X1, X2, X3 e X4 mostrados na figura abaixo.I. X1 é um medidor de temperatura instalado atrás do painel e inacessível ao operador, na malha 103.II. X2 é um controlador indicador de pressão, computador de processo, na sala de controle e acessível ao operador, na malha 103.III. X3 é um sinal elétrico.IV. X4 é uma válvula de controle comandada por pressão, na malha 103.Está correto o que consta APENAS em

1. AI, III e IV.
2. BII e III.
3. CII, III e IV.
4. DI, II e III.
5. EI, II e IV.
