Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FCC 2018

Circuito CC em Regime Permanente – Comportamento de Capacitor e Indutor

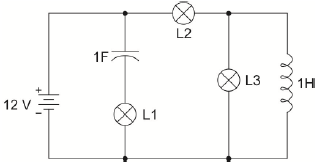

A questão testa o comportamento de capacitor e indutor em regime permanente de corrente contínua (CC). Em CC, após o transitório, o capacitor se comporta como um circuito aberto (impedância infinita) e o indutor como um curto-circuito (impedância zero). A fonte é de 12 V contínua e as lâmpadas são de 12 V/6 W, projetadas para funcionar em CC ou CA.

Alternativa A — Incorreta

Afirma que lâmpadas incandescentes só operam com CA. Isso é falso: lâmpadas incandescentes funcionam tanto em CC quanto em CA, pois o efeito Joule independe da polaridade.

Alternativa B — Incorreta

Diz que L2 e L3 ficam acesas. Em regime permanente, o indutor é um curto-circuito, então L3 fica em curto e não acende. A corrente que passa por L2 é a corrente total da fonte, não a soma das correntes em L3 e no indutor (pois L3 está em curto).

Alternativa C — Incorreta

Afirma que as três lâmpadas ficam acesas. O capacitor em série com L1 é um circuito aberto em CC, logo L1 não acende. L3 está em curto pelo indutor, então também não acende. Apenas L2 acende.

Alternativa D — Incorreta

Diz que somente L1 fica acesa por estar em série com o capacitor. Na verdade, o capacitor bloqueia a corrente contínua, então L1 fica apagada.

Alternativa E — Correta

Somente L2 fica acesa, pois está em série com a fonte de alimentação, formando um caminho fechado. O capacitor (ramo de L1) é um circuito aberto e o indutor (ramo de L3) é um curto-circuito, desviando a corrente de L3.
