Questão de Mecânica — Desenho Técnico Mecânico — FCC 2018

MecânicaDesenho Técnico Mecânico
Código
fc048075
Banca
FCC
Órgão
SABESP
Ano
2018
Cargo
Oficial de Manutenção 01 - Caldeiraria

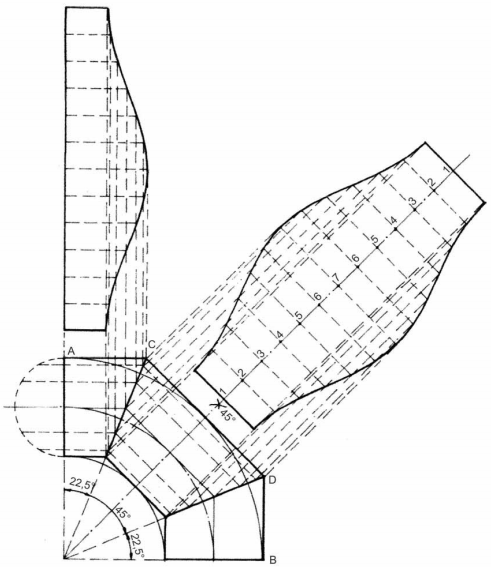

Considere a figura abaixo.Imagem associada para resolução da questãoTrata-se de
  1. Aum traçado de cotovelo 90° planificado pelo raio interno.
  2. Buma curva de gomos com um gomo inteiro e dois semi-gomos.
  3. Cum traçado de cotovelo 90° planificado pelo diâmetro.
  4. Do desenvolvimento da metade de uma coifa exaustora.
  5. Ea planificação de um cotovelo de 45° traçada pelo diâmetro externo.
Revelar gabarito e comentário

GabaritoB — uma curva de gomos com um gomo inteiro e dois semi-gomos.
