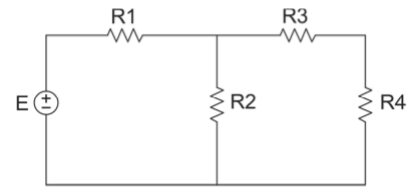

No circuito elétrico representado a tensão do gerador de corrente contínua é E = 200 V e os valores dos resistores: R1 = 20 Ω; R2 = 40 Ω; R3 = 30 Ω; R4 = 10 Ω.
Os respectivos valores nos resistores são:
Os respectivos valores nos resistores são:- Ano resistor R2 a tensão é 40 V e a corrente de R2 de 5 A
- Bno resistor R4 a tensão é 75 V e a corrente de R2 de 5 A
- Cno resistor R4 a potência dissipada é 50 W e a corrente de R3 de 5 A
- Dno resistor R1 a tensão é 100 V e a corrente de R2 de 2,5 A
- Eno resistor R1 a potência dissipada é 250 W e a tensão de R2 de 50 V
