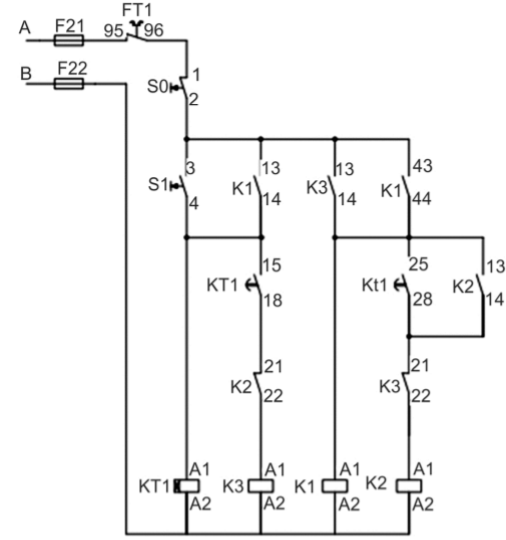

O diagrama representa o circuito de comando partida e proteção de motor trifásico com chave estrela/triângulo.
Dados:K1, K2, K3: ContatoresFT1: Relé de sobrecarga térmicoF21, F22: Fusíveis de comandoS0, S1: Botões de comandoKT1: Relé eletrônico temporizador Y-ΔÉ correto afirmar que
Dados:K1, K2, K3: ContatoresFT1: Relé de sobrecarga térmicoF21, F22: Fusíveis de comandoS0, S1: Botões de comandoKT1: Relé eletrônico temporizador Y-ΔÉ correto afirmar que- Aos botões de comando S1 e S0 são respectivamente para ligar e desligar o motor.
- Bo contato auxiliar 13/14 do contator K1 é para bloqueio do contator K3.
- Co relé eletrônico temporizador KT1 Y/Δ aciona simultaneamente os contatores K1, K2 e K3.
- Dos fusíveis F21 e F22 também protegem as fases A e B da alimentação do motor.
- Eo contato auxiliar 95 e 96 do relé térmico FT1, caso ocorra sobrecarga no motor, desliga apenas o contator K1.
