Questão de Eletricidade — Componentes Eletrônicos em Eletricidade — FCC 2018
EletricidadeComponentes Eletrônicos em Eletricidade
- Código
- fc048119
- Banca
- FCC
- Órgão
- SABESP
- Ano
- 2018
- Cargo
- Oficial de Manutenção 01 - Elétrica

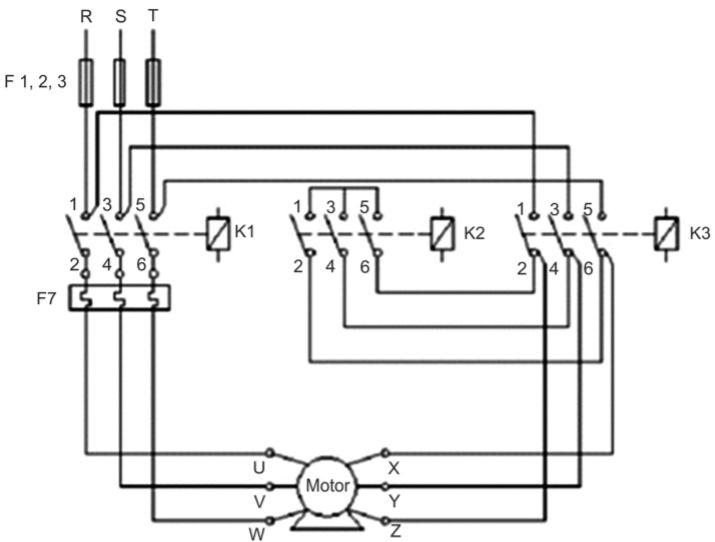

O diagrama representado é configurado para acionamento e proteção de um motor trifásico.
É correto afirmar que
É correto afirmar que- Ao acionamento é uma chave estrela/triângulo e os contatores K1, K2 e K3 permanecem fechados após a partida.
- Binicialmente a partida ocorre na conexão estrela e os contatores K1 e K2 são fechados, em seguida K2 é aberto e K3 é fechado para a conexão triângulo.
- Co componente F7 é um disjuntor termomagnético.
- Do comando é um acionamento de motor, com reversão de rotação.
- Einicialmente a partida ocorre na conexão estrela e os contatores K3 e K2 são fechados, em seguida K2 é aberto e K1 é fechado para a conexão triângulo.
