Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — FCC 2018
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- fc048320
- Banca
- FCC
- Órgão
- SABESP
- Ano
- 2018
- Cargo
- Técnico em Sistemas de Saneamento 01 - Automação

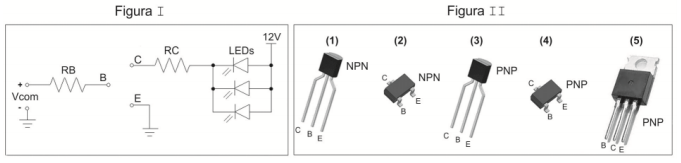

Para o layout em desenvolvimento de uma placa de circuito impresso (PCI), que será um driver para acendimento de 3 leds de alta luminosidade, conforme esquema elétrico da Figura I, necessita-se selecionar um transistor tipo Surface Mount Device − SMD, dentre os modelos disponibilizados (encapsulamentos e tipos NPN ou PNP) e ilustrados na Figura II (com dimensões físicas fora de escala).
Sabendo que Vcom é um sinal binário (0V ou 5V) proveniente de um Arduino, que os resistores RB e RC serão devidamente dimensionados, de modo que o transistor selecionado opere como chave (dentro de suas características elétricas) com os pontos elétricos definidos pelo esquema elétrico (B = base, C = coletor e E = emissor), para o funcionamento da placa
Sabendo que Vcom é um sinal binário (0V ou 5V) proveniente de um Arduino, que os resistores RB e RC serão devidamente dimensionados, de modo que o transistor selecionado opere como chave (dentro de suas características elétricas) com os pontos elétricos definidos pelo esquema elétrico (B = base, C = coletor e E = emissor), para o funcionamento da placa- Ao transistor (2) poderá ser utilizado no circuito.
- Bos transistores (1) ou (2) poderão ser utilizados no circuito.
- Co transitor (5) poderá ser utilizado no circuito.
- Dos transistores (3) ou (4) ou (5) poderão ser utilizados no circuito.
- Eos transistores (1), (2), (3), (4) e (5) poderão ser utilizados.
