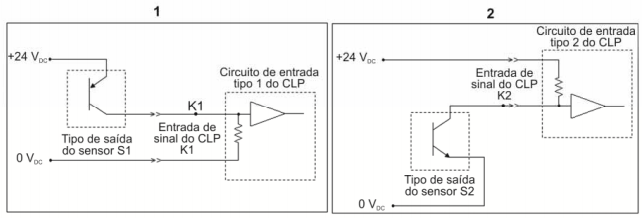

Na figura abaixo estão representados dois circuitos eletrônicos (1 e 2), para duas entradas de um CLP, as quais recebem os sinais K1 (para o circuito 1) e K2 (para o circuito 2), estas que por sua vez são provenientes de dois sensores, cujos circuitos transistorizados de saída são S1 (para o circuito 1) e S2 (para o circuito 2).Imagem associada para resolução da questãoAdmitindo que os transistores das saídas dos sensores (S1 e S2) operam como chaves (corte ou saturação), ou seja: sensor ativo corresponde a transistor saturado e sensor desativo corresponde a transistor cortado, é correto afirmar:
  1. Aestando o sensor do circuito 1 ativo e o sensor do circuito 2 desativo, então as entradas de sinais do CLP serão: K1 em nível lógico baixo (0) e K2 em nível lógico baixo (0).
  2. Bo tipo de saída do sensor S1 é npn e do sensor S2 é pnp.
  3. Cestando os dois sensores dos dois circuitos ativos, então as entradas de sinais do CLP serão: K1 em nível lógico baixo (0) e K2 em nível lógico alto (1).
  4. Destando os dois sensores dos dois circuitos ativos, então as entradas de sinais do CLP serão: K1 em nível lógico alto (1) e K2 em nível lógico baixo (0).
  5. Eestando os dois sensores dos dois circuitos desativos, então as entradas de sinais do CLP serão: K1 em nível lógico alto (1) e K2 em nível lógico baixo (0).
Revelar gabarito e comentário

GabaritoD — estando os dois sensores dos dois circuitos ativos, então as entradas de sinais do CLP serão: K1 em nível lógico alto (1) e K2 em nível lógico baixo (0).
