Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — FCC 2018

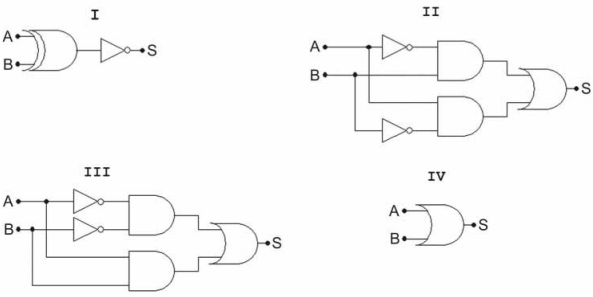

A tabela verdade abaixo, constituída pelas variáveis de entradas binárias A e B, tem como resultante a função binária S.Pretende-se implementar a função S, e para isso são apresentados os circuitos digitais com portas lógicas a seguir:Considerando as informações apresentadas acima, é correto afirmar APENAS que:

1. Ao circuito IV representa a função S.
2. Bos circuitos I e IV representam a função S.
3. Cos circuitos I e II representam a função S.
4. Do circuito II representa a função S.
5. Eo circuito III representa a função S.
