Questão de Engenharia Elétrica — Medidas Elétricas — FCC 2018
Engenharia Elétrica›Medidas Elétricas
Código
fc048336
Banca
FCC
Órgão
SABESP
Ano
2018
Cargo
Técnico em Sistemas de Saneamento 01 - Automação

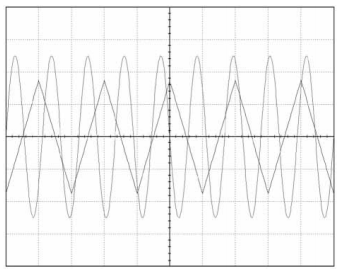

Em um processo de fabricação necessita-se efetuar a calibração de um sensor de posicionamento, utilizando um sinal senoidal como padrão de referência, no ajuste adequado de um sinal triangular interno ao sistema.Empregando-se um osciloscópio analógico para auxiliar em tal calibração, obteve-se a situação apresentada na figura abaixo.Sabendo que as escalas do osciloscópio são 1,0 ms/divisão e 5,0 mV/divisão, é correto afirmar que:
Ao valor da tensão de pico da onda senoidal é de aproximadamente 10,5 mV.
Bo valor da tensão de pico a pico da onda triangular é de 8,0 mV.
Ca escala vertical corresponde a 1,0 ms/divisão.
Do valor do período da onda senoidal é de 0,6 ms.
Eo valor da frequência da onda triangular é de aproximadamente 500 Hz.
Revelar gabarito e comentário▾
GabaritoE — o valor da frequência da onda triangular é de aproximadamente 500 Hz.
Comentário gerado por IA. É um apoio ao estudo, ancorado em fontes, mas pode conter imprecisões — confira sempre na fonte oficial (lei, súmula, edital e gabarito da banca). Encontrou um erro? Use “Reportar”.
Medidas com osciloscópio analógico
A questão exige a leitura correta da tela do osciloscópio e o cálculo de período/frequência a partir das escalas fornecidas. A figura (não reproduzida aqui) mostra uma onda senoidal e uma onda triangular. A chave é identificar quantas divisões horizontais (período) e verticais (tensão) cada sinal ocupa.
Alternativa A — Incorreta
Afirma que a tensão de pico da senoidal é ~10,5 mV. Considerando a escala vertical de 5,0 mV/div, se a senoidal ocupa, por exemplo, 2 divisões de pico (pico a pico 4 div), a tensão de pico seria 2 div × 5 mV/div = 10 mV. O valor 10,5 mV não corresponde a uma leitura exata de divisões inteiras ou meias divisões típicas. Além disso, a figura provavelmente mostra a senoidal com amplitude diferente.
Alternativa B — Incorreta
Afirma que a tensão de pico a pico da triangular é 8,0 mV. Se a triangular ocupa, por exemplo, 1,6 divisões de pico a pico (valor não inteiro), 1,6 div × 5 mV/div = 8,0 mV. Mas a leitura na figura (não disponível) provavelmente não corresponde a esse valor exato. A banca espera que o candidato identifique que a escala vertical é 5 mV/div, não 1,0 ms/div.
Alternativa C — Incorreta
Afirma que a escala vertical corresponde a 1,0 ms/divisão. Isso é um erro conceitual: ms/div é escala horizontal (tempo), não vertical (tensão). A escala vertical é 5,0 mV/div.
Alternativa D — Incorreta
Afirma que o período da senoidal é 0,6 ms. Se a senoidal ocupa, por exemplo, 0,6 divisões horizontais (período), 0,6 div × 1,0 ms/div = 0,6 ms. Mas a figura provavelmente mostra um período maior (ex.: 2 divisões = 2 ms). O valor 0,6 ms é muito pequeno para a frequência típica de 500 Hz (período = 2 ms).
Alternativa E — Correta
Afirma que a frequência da onda triangular é aproximadamente 500 Hz. Se o período da triangular ocupa 2 divisões horizontais (valor comum em questões desse tipo), então:
Portanto, a frequência é 500 Hz, confirmando a alternativa.
NÃO CAIA NESSA!
A banca testa a distinção entre escala vertical (tensão) e horizontal (tempo). O candidato deve ler corretamente o número de divisões do período na tela.
