Questão de Engenharia Eletrônica — Automação Industrial — FCC 2018

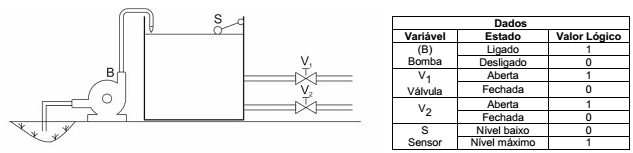

Considere o reservatório de água, representado abaixo, o qual é alimentado pela água de um rio, puxada por meio de uma bomba (B). A bomba deverá ser acionada apenas quando as válvulas V₁ e V₂ estiverem abertas simultaneamente ou enquanto o nível da água do tanque estiver abaixo de um valor indicado por um sensor de nível (S).O programa Ladder que executa a função lógica do sistema de bombeamento consta em

1. A
2. B
3. C
4. D
5. E
