Questão de Engenharia Civil — Desenho na Engenharia Civil — FCC 2018

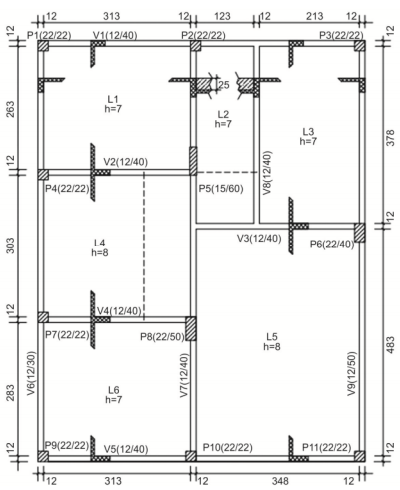

Em geral, três tipos de desenhos devem compor o projeto estrutural de um edifício cuja estrutura foi dimensionada em concreto armado: planta de locação dos pilares, desenho de formas e desenho das armaduras. Um exemplo de desenho de formas é a figura abaixo.Com base no desenho em análise,

1. Aas vigas têm altura projetada de 30, 40 e 50 cm.
2. Bas lajes têm espessura média de 7,5 cm.
3. Cos pilares têm formato quadrado, com lados de 22 cm.
4. Da representação V7 (12/40) indica que a viga 7 tem largura de 40 cm e altura de 12 cm.
5. Eas lajes L1 e L3 são rebaixadas 25 cm em relação à laje L2.
