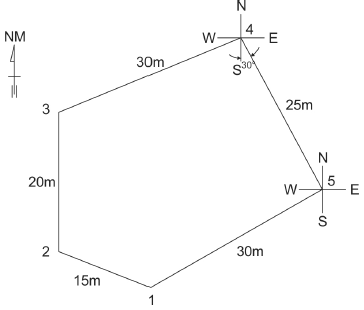

Considere a planta de um terreno abaixo.
Com os dados do levantamento topográfico do terreno delimitado por 5 estacas, foi possível representá-lo graficamente por meio do programa AutoCAD©. O rumo da linha 4 − 5 é S30°00'E, e a distância entre as estacas 4 e 5 é igual a 25 m. Para desenhar esta linha, a partir da estaca 4, com o comando LINE, em coordenadas polares relativas, digita-se, após a instrução TO POINT,
Com os dados do levantamento topográfico do terreno delimitado por 5 estacas, foi possível representá-lo graficamente por meio do programa AutoCAD©. O rumo da linha 4 − 5 é S30°00'E, e a distância entre as estacas 4 e 5 é igual a 25 m. Para desenhar esta linha, a partir da estaca 4, com o comando LINE, em coordenadas polares relativas, digita-se, após a instrução TO POINT,- A25<30
- B@25<−30
- C25,−30
- D@25,60
- E@25<−60
