Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — FCC 2019

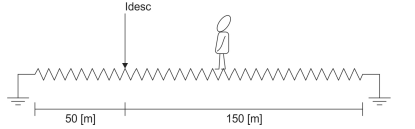

Um sistema de aterramento foi projetado e construído no entorno de uma edificação, de modo a permitir o escoamento de descargas elétricas sem colocar em risco vidas humanas que utilizam a edificação, ou que se locomovem na sua vizinhança. A figura ilustra o modelo simplificado desse sistema, em uma situação na qual ocorre uma descarga elétrica enquanto uma pessoa circula pela edificação.Dado que a resistência elétrica do aterramento é Rat = 0,1 ohms/m e que a corrente de descarga é Idesc = 500 A, o potencial de passo a que a pessoa está submetida, quando a distância entre seus pés é 0,8 m, é:

1. A100 V.
2. B40 V.
3. C30 V.
4. D20 V.
5. E10 V.
