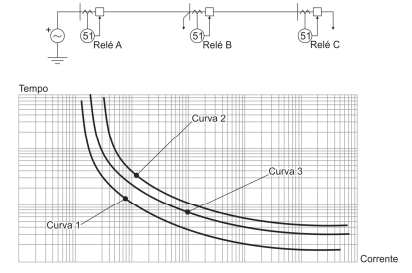

Uma instalação elétrica radial possui três disjuntores acionados por três relés de sobrecorrente de tempo inverso (função ANSI 51), conforme o unifilar ilustrado.
Considerando as curvas tempo vs. corrente apresentadas no coordenograma, a correta associação da curva ao relé de sobrecorrente do unifilar, considerando que eles estão corretamente coordenados, é
Considerando as curvas tempo vs. corrente apresentadas no coordenograma, a correta associação da curva ao relé de sobrecorrente do unifilar, considerando que eles estão corretamente coordenados, é- Acurva 1 relé A; curva 2 relé B; curva 3 relé C.
- Bcurva 1 relé B; curva 2 relé C; curva 3 relé A.
- Ccurva 1 relé C; curva 2 relé A; curva 3 relé B.
- Dcurva 1 relé A; curva 2 relé C; curva 3 relé B.
- Ecurva 1 relé C; curva 2 relé B; curva 3 relé A.
