Questão de Mecânica — Desenho Técnico Mecânico — FCC 2019
MecânicaDesenho Técnico Mecânico
- Código
- fc056044
- Banca
- FCC
- Órgão
- SANASA Campinas
- Ano
- 2019
- Cargo
- Agente Técnico de Hidromecânica - Mecânico

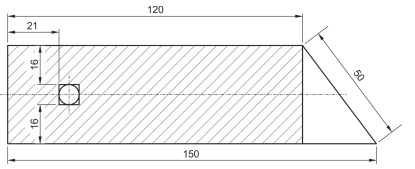

Para o desenho técnico da vista da peça apresentado abaixo, com dimensões em mm, a área hachurada corresponde a um retângulo, e o furo, representado pelo único círculo, está inscrito no rebaixo quadrado.
O valor do raio do furo, vale, em mm,
O valor do raio do furo, vale, em mm,- A9,0.
- B10,5.
- C8,0.
- D18.
- E4,0.
