Questão de Mecânica — Desenho Técnico Mecânico — FCC 2019

MecânicaDesenho Técnico Mecânico
Código
fc056045
Banca
FCC
Órgão
SANASA Campinas
Ano
2019
Cargo
Agente Técnico de Hidromecânica - Mecânico

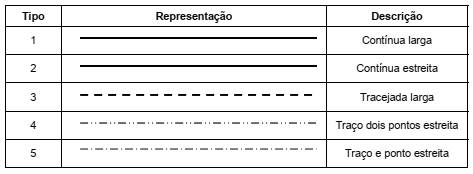

A tabela abaixo apresenta alguns tipos de linhas normalizadas para desenhos técnicos.Imagem associada para resolução da questãoNormalmente é aplicada a linha tipo
  1. A3 como linhas de contorno invisível e arestas invisíveis.
  2. B1 como linhas de contorno visível e planos de corte.
  3. C2 como linhas de cota e trajetórias de peças móveis.
  4. D5 como linhas de simetria e linhas de centro de gravidade.
  5. E4 como contornos de peças adjacentes e limites de vistas locais.
Revelar gabarito e comentário

GabaritoA — 3 como linhas de contorno invisível e arestas invisíveis.

Link permanente: /questoes/fc056045
