Questão de Mecânica — Desenho Técnico Mecânico — FCC 2019
MecânicaDesenho Técnico Mecânico
- Código
- fc056046
- Banca
- FCC
- Órgão
- SANASA Campinas
- Ano
- 2019
- Cargo
- Agente Técnico de Hidromecânica - Mecânico

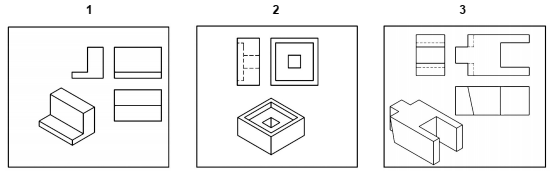

Observe as três figuras abaixo, as quais são exemplos de representações de projeções ortogonais de peças distintas.
De acordo com as figuras,
De acordo com as figuras,- Asomente a representação da figura 2 está correta.
- Bsomente as representações das figuras 1 e 2 estão corretas.
- Ca representação da figura 2 não está correta, pois possui somente duas vistas projetadas.
- Dsomente a representação da figura 3 está correta.
- Eas representações de todas as figuras estão corretas.
