Questão de Mecânica — Hidráulica — FCC 2019
MecânicaHidráulica
- Código
- fc056051
- Banca
- FCC
- Órgão
- SANASA Campinas
- Ano
- 2019
- Cargo
- Agente Técnico de Hidromecânica - Mecânico

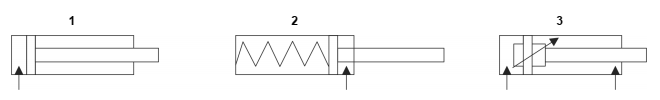

Em relação aos elementos atuadores empregados em sistema hidráulicos, são apresentados exemplos de simbologias de conversores lineares de energia, nas três figuras abaixo.
Analisando o conteúdo exposto acima, a figura
Analisando o conteúdo exposto acima, a figura- A2 representa um cilindro de ação simples e avanço por mola.
- B1 representa um cilindro de ação dupla com avanço.
- C2 representa um cilindro de ação dupla com avanço por mola.
- D3 representa um cilindro de ação simples com um único ajuste.
- E3 representa um cilindro de ação simples com avanço e retorno.
