Questão de Modelagem de Processos de Negócio (BPM) — BPMN (Bussines Process Modeling Notation) — FCC 2019

Modelagem de Processos de Negócio (BPM)BPMN (Bussines Process Modeling Notation)
Código
fc056316
Banca
FCC
Órgão
SANASA Campinas
Ano
2019
Cargo
Analista de Tecnologia da Informação - Análise e Desenvolvimento

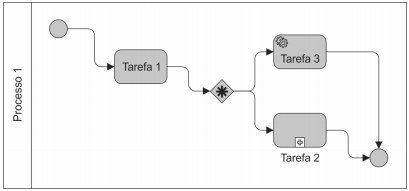

Considere o diagrama do Processo 1 elaborado em BPMN, abaixo.Imagem associada para resolução da questãoO losango, a Tarefa 2 e a Tarefa 3 representam, respectivamente,
  1. Agateway complexo, subprocesso e tarefa de serviço.
  2. Bgateway complexo, tarefa colapsada e tarefa manual.
  3. Cdecisão, tarefa predefinida e tarefa de usuário.
  4. Ddecisão, subprocesso e tarefa regra de negócio.
  5. Egateway baseado em evento, subprocesso e tarefa complexa.
Revelar gabarito e comentário

GabaritoA — gateway complexo, subprocesso e tarefa de serviço.

Link permanente: /questoes/fc056316
