Questão de Modelagem de Processos de Negócio (BPM) — BPMN (Bussines Process Modeling Notation) — FCC 2019
Modelagem de Processos de Negócio (BPM)BPMN (Bussines Process Modeling Notation)
- Código
- fc057258
- Banca
- FCC
- Órgão
- TJ-MA
- Ano
- 2019
- Cargo
- Analista Judiciário - Analista de Sistemas - Desenvolvimento

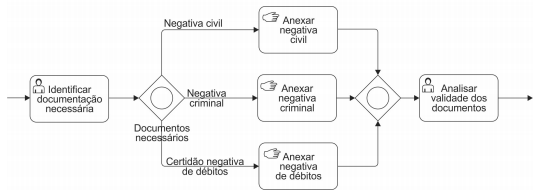

Considere o diagrama BPMN abaixo.
No diagrama, o primeiro gateway “Documentos necessários” testará o resultado da atividade anterior. Se na execução da atividade “Identificar documentação necessária” o usuário tiver necessidade de um, dois ou três dos documentos requeridos, um ou mais fluxos será/serão executados.O diagrama faz uso de um segundo gateway para convergir os fluxos criados. Isso garante que a atividade “Analisar validade dos documentos” só aconteça depois que os fluxos que tiverem sido iniciados pelo primeiro gateway terminem de ser executados, para então a atividade ser iniciada.O primeiro e o segundo gateways são do tipo
No diagrama, o primeiro gateway “Documentos necessários” testará o resultado da atividade anterior. Se na execução da atividade “Identificar documentação necessária” o usuário tiver necessidade de um, dois ou três dos documentos requeridos, um ou mais fluxos será/serão executados.O diagrama faz uso de um segundo gateway para convergir os fluxos criados. Isso garante que a atividade “Analisar validade dos documentos” só aconteça depois que os fluxos que tiverem sido iniciados pelo primeiro gateway terminem de ser executados, para então a atividade ser iniciada.O primeiro e o segundo gateways são do tipo- Ainclusivo.
- Bexclusivo.
- Cparalelo.
- Dbaseado em evento.
- Ecomplexo.
