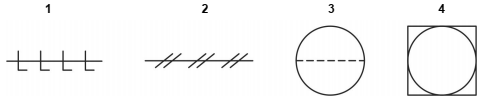

Sendo a Instrumentação uma ciência que aplica e desenvolve técnicas para adequação de instrumentos em equipamentos e processos, é muito importante ao profissional que atua na área ter conhecimento das simbologias empregadas em fluxogramas de processos. Abaixo são apresentados símbolos que seguem a Norma ANSI/ISA-S5.1.
As figuras 1; 2; 3; 4 são símbolos que correspondem, respectivamente, a:
As figuras 1; 2; 3; 4 são símbolos que correspondem, respectivamente, a:- Asinal de ligação por software; sinal elétrico; instrumento discreto montado em painel principal acessível ao operador; instrumento compartilhado em painel principal não acessível ao operador.
- Bsinal de ligação por software; sinal hidráulico; instrumento compartilhado em painel auxiliar acessível ao operador; instrumento discreto montado em campo.
- Csinal pneumático; sinal elétrico; instrumento compartilhado em painel auxiliar acessível ao operador; instrumento compartilhado montado em campo.
- Dsinal hidráulico; sinal pneumático; instrumento compartilhado em painel principal acessível ao operador; instrumento discreto em painel principal não acessível ao operador.
- Esinal hidráulico; sinal pneumático; instrumento discreto em painel auxiliar não acessível ao operador; instrumento compartilhado montado em campo.
