Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — FCC 2019
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- fc057872
- Banca
- FCC
- Órgão
- TRF - 4ª REGIÃO
- Ano
- 2019
- Cargo
- Analista Judiciário - Infraestrutura em Tecnologia da Informação

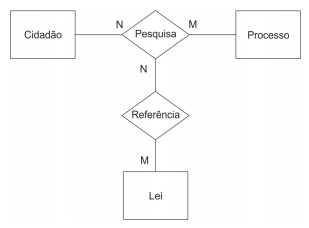

Suponha que no Tribunal Regional Federal da 4ª Região – TRF4, durante o levantamento de requisitos para formação de um banco de dados, um Analista obteve informações que o levaram, numa primeira etapa, a desenhar o seguinte Diagrama Entidade-Relacionamento (DER):
Como observou posteriormente, um relacionamento com outro relacionamento não atende adequadamente a notação do DER. Todavia, a entidade Lei deveria se relacionar com Pesquisa a fim de atender corretamente os requisitos de negócio apresentados pelo cliente, que era referenciar as leis ao par ordenado representado pelo relacionamento Pesquisa. A solução DER adequada desenhada por ele, posteriormente, foi
Como observou posteriormente, um relacionamento com outro relacionamento não atende adequadamente a notação do DER. Todavia, a entidade Lei deveria se relacionar com Pesquisa a fim de atender corretamente os requisitos de negócio apresentados pelo cliente, que era referenciar as leis ao par ordenado representado pelo relacionamento Pesquisa. A solução DER adequada desenhada por ele, posteriormente, foi- Atransformar os relacionamentos Pesquisa e Referência em um único relacionamento ternário.
- Btransformar o relacionamento Pesquisa em entidade associativa.
- Crelacionar a entidade Lei com a entidade Processo, diretamente.
- Drelacionar a entidade Lei com a entidade Cidadão, diretamente.
- Etransformar o relacionamento Pesquisa em entidade fraca de Processo.
