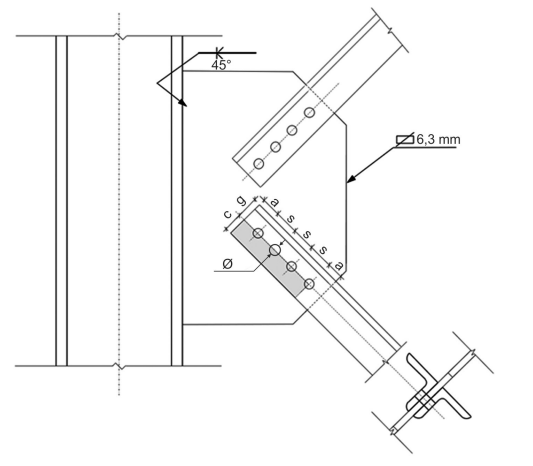

Uma cobertura metálica apresenta uma chapa de nó de ligação da treliça com espessura de 6,3 mm em aço MR250, cortada a maçarico. O tirante dessa ligação é constituído por duas cantoneiras de 63,4 × 6,3 mm (2½” × 1/4”) com abas iguais, fixado com parafusos comuns (aço A307) de 12,7 mm (1/2”).Detalhe do nó de ligação da treliça da cobertura metálica
Considerando a padronização para o espaçamento da furação padrão americano, com g = 35 mm para L 63,5 × 63,5, na verificação da ruptura por cisalhamento de bloco, os valores calculados da área cisalhada líquida e da área tracionada líquida são, respectivamente:
Considerando a padronização para o espaçamento da furação padrão americano, com g = 35 mm para L 63,5 × 63,5, na verificação da ruptura por cisalhamento de bloco, os valores calculados da área cisalhada líquida e da área tracionada líquida são, respectivamente:- A4,31 cm² e 1,28 cm².
- B6,27 cm² e 1,17 cm².
- C5,17 cm² e 1,28 cm².
- D6,46 cm² e 1,17 cm².
- E3,43 cm² e 0,58 cm².
