Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — FCC 2022
Engenharia ElétricaAcionamentos e Controles Elétricos
- Código
- fc062322
- Banca
- FCC
- Órgão
- PGE-AM
- Ano
- 2022
- Cargo
- Técnico em Gestão Procuratorial Especialidade Engenharia Elétrica

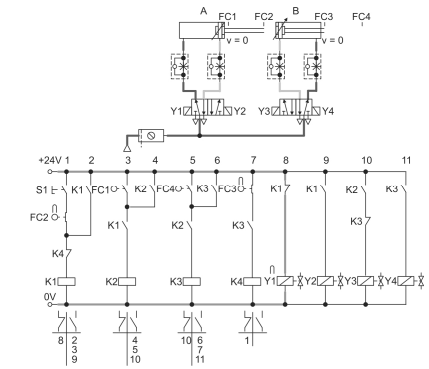

As chaves fim de curso são interruptores de posição utilizados em comandos eletropneumáticos para indicar a posição atual de um atuador e comutar a sequência através de contatos elétricos “abertos” e/ou “fechados”. O circuito eletropneumático apresentado na figura abaixo representa o estado inicial após a energização e pressurização do sistema. A sequência de acionamentos A-B+B-A+ será executada após o pulso do botão S1.
Sendo os elementos FC1, FC2, FC3 e FC4 chaves fim de curso, as características dos contatos de cada fim de curso que devem fazer parte da lista de materiais são:
Sendo os elementos FC1, FC2, FC3 e FC4 chaves fim de curso, as características dos contatos de cada fim de curso que devem fazer parte da lista de materiais são:- AFC1 e FC2 com pelo menos um contato aberto em cada e FC3 e FC4 com pelo menos um contato fechado em cada.
- BTodas as chaves fim de curso com pelo menos um contato fechado em cada.
- CFC1 e FC4 com pelo menos um contato aberto em cada e FC2 e FC3 com pelo menos um contato fechado em cada.
- DFC1 e FC4 com pelo menos um contato fechado em cada e FC2 e FC3 com pelo menos um contato aberto em cada.
- ETodas as chaves fim de curso com pelo menos um contato aberto em cada.
